相位多普勒干涉仪(PDI)

喷雾界一般使用这些仪器来获取最精确的数据，用于学术和行业调研。斯普瑞喷雾系统（上海）有限公司曾在多个项目中使用相位多普勒分析仪，例如航空航天工业的详细原型喷嘴分析，以及在错流环境中使用喷嘴进行工艺优化。

• 原型喷嘴评估
  一家航空航天工程公司想以特定的流速喷涂液体材料，他们联系了斯普瑞喷雾系统（上海）有限公司。该公司对液滴尺寸和体积分布有具体要求。在修改了斯普瑞喷雾系统（上海）有限公司的一款标准喷嘴设计后，我们对原型喷嘴进行了测试，测试喷雾形状中多个位置的液滴尺寸分布情况。这些测试证实了喷雾分布的均匀性，并验证了平均液滴尺寸和最大液滴尺寸的特性。

• 交叉喷雾轨迹
  为了获取详细的喷雾模拟验证数据，斯普瑞喷雾系统（上海）有限公司通过在风洞中的不同角度使用标准喷嘴，获得了详细的液滴尺寸、速度和体积分布测量值。PDI结果可以在实验室条件下对详细的模拟进行验证。然后提高温度和压力，使之与客户的工艺参数相匹配，随后再次进行模拟。

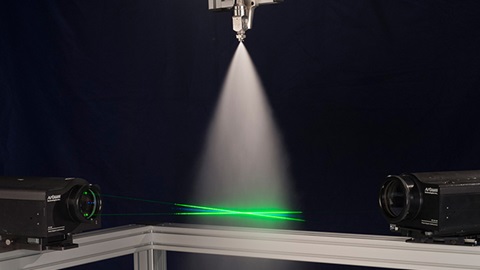

相位多普勒仪器的激光发射器装置可以发射两束波长（颜色）相同的相干激光束。在激光的交汇处，两束激光的相消干涉形成干涉图样，并产生已知的干涉波频率。液滴如同棱镜一般折射形成的干涉图样，相位多普勒仪器的接收器装置检测到后，对其进行分析以确定液滴特性。

预定干涉图样的频移与液滴的速度成正比；这种方法通常被称为激光多普勒测速法或LDV。此外，相位多普勒仪器的接收器装置内还有三个检测器，用于检测干扰突发图样；该信号在每个探测器处的相对相移与液滴直径成正比。相位多普勒仪器检测到干涉图样后，会对每一个干涉图样进行计数和分析，从而表征每一个由交叉激光束形成的探头的液滴；这种方法叫做通量采样法。

PDI仪器可以与PDPA结合使用，提供的数据空间分辨率极高，生成独特的输出变量组合，并对每个液滴进行采样，以提供通量测量值。有了无可比拟的输出喷雾特性和测量精度，该仪器能够对喷雾进行最为详细的测量。高功率激光器可以在轻度至中度雾滴密度中进行测量，并表征喷雾形状中的各个点，而不会因液滴进入激光交叉区域外的激光束而损失精度。

但是，由于这些独一无二的优点，测量时间增加，可以在喷雾形状内测量多个点，并进行扩展数据分析，这通常需要将测量结果处理成可操作的数据。
