断层粒子图像测速仪

tomo-PIV仪器提供高空间分辨率的瞬时喷雾速度场结果。瞬时结果可以被集成平均为平均表示。可以触发该系统以解决多个循环中的瞬态喷雾发展效应。喷雾横截面的激光片照明的非侵入性允许进行高质量的体积喷雾速度测量，从而可以详细观察三维喷雾特性。

tomo-PIV系统不提供液滴尺寸信息；因此，它通常与众多液滴尺寸测量仪器之一结合使用，以提供额外的表征。

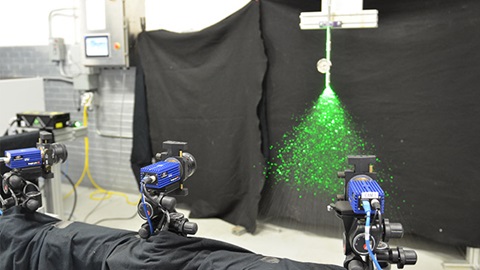

tomo-PIV系统使用短时脉冲激光，通过两个发散透镜，照亮喷雾的厚截面。短激光脉冲在成像时有效地将喷雾液滴冻结到位。液滴散射激光，由激光脉冲触发的三个摄像头从不同角度对激光平面内的液滴进行成像。激光输出功率、相机光学元件和图像中的背景噪声减法都用于从视野中去除焦点外的液滴和其他物体。

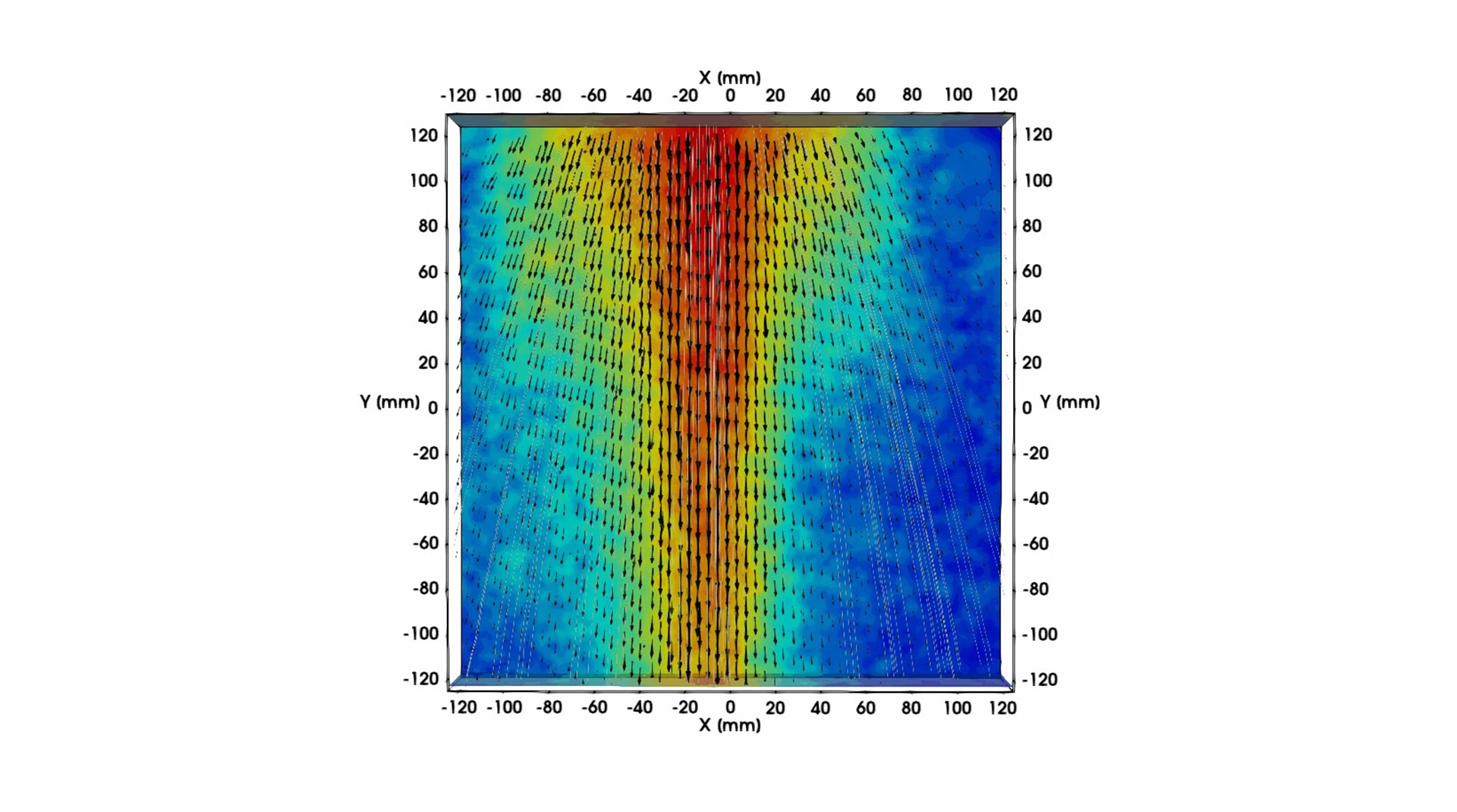

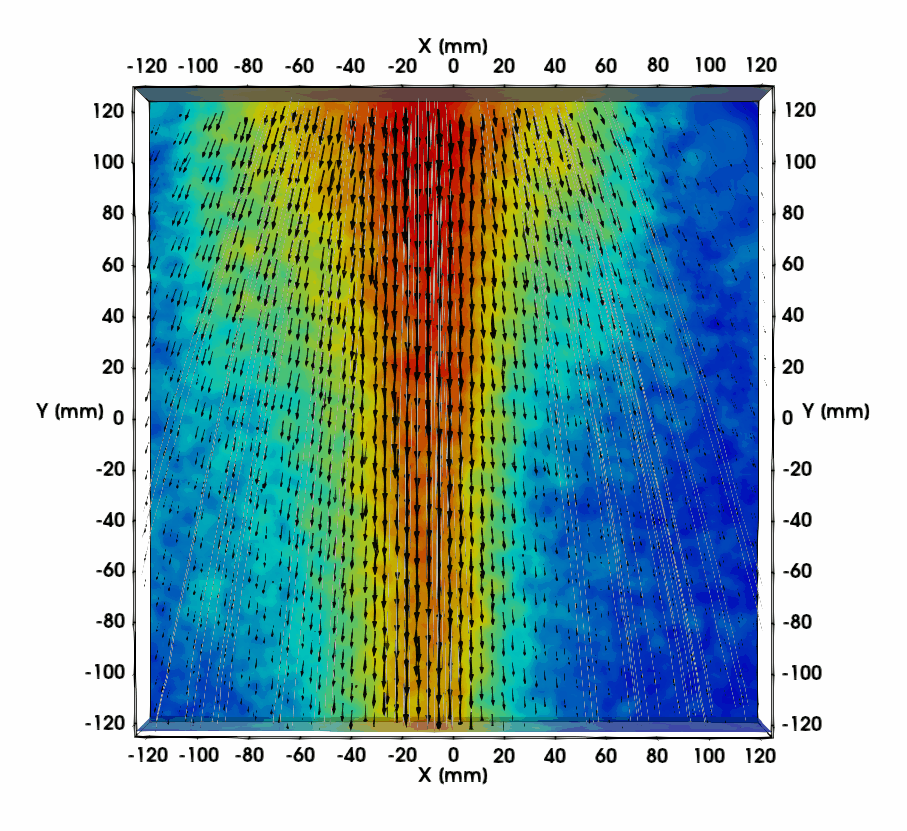

当液滴在厚激光片内穿过时，以非常小的已知时间延迟获取双帧图像。然后使用 LaVision DaVis 软件包运行一系列互相关算法，以确定小群粒子在三个维度上的位移。已知位移距离/方向和图像对之间的已知时间延迟的组合允许直接计算局部速度。该过程在整个图像域上执行，并确定瞬时液滴速度场的体积表示。许多瞬时速度场通常被获取并用于生成集合平均速度场结果。通常，在 PIV 测量过程中，水被用作喷雾介质。
