机械式样机

使用物理分布槽仪为评估整个喷雾羽流的液体体积分布提供了一种非常直接和准确的方法。操作简单，数据简单，可以快速收集数据，并对不同的设置进行清晰的比较。但是，进入收集区域的喷雾材料必须被适当地捕获，不能让其迁移到其他喷雾区域/收集箱中。

使用分布槽可以直接、快速、准确地进行液体体积分布表征。下面是两个例子。

• 用于产品涂层的全锥体喷雾分布评估
  一位客户使用全锥体喷雾对其产品进行涂层。有必要对圆形目标进行一定程度的均匀覆盖。为了评估各种候选全锥形喷雾的中心到边缘分布，在喷雾中心线上使用了一系列 1" x 1" 的方形收集箱。假设了一个轴对称的喷雾模式，并在一个操作条件下进行了检查。利用分布槽的结果，选择分布最均匀的喷嘴。

• 用于均匀覆盖的平喷重叠分析

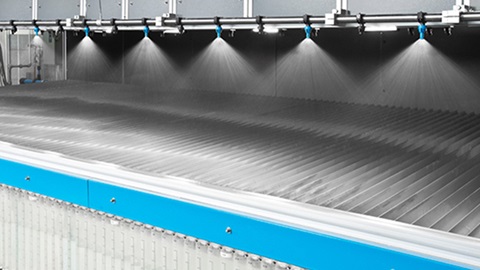

  喷射到传送带或移动目标上的应用通常使用一系列平喷，当适当重叠时，这些平喷可在大范围内提供均匀覆盖。一家造纸公司需要一个非常宽广和均匀的喷雾。通过使用带有许多收集槽的机械分布槽机，优化了扇形喷嘴的工作条件、喷洒高度、重叠度和喷头数量。

为了使用分布槽收集液体的体积分布，在半英寸到多英寸直径不等的收集管阵列上操作喷嘴，并随着时间的推移收集液体。一旦收集到足够的材料，就会记录每个仓中的液位。在输送式应用中，液体分布最合适的评估方法是将液体喷入槽中，然后排入收集箱（即1D分布）。通常情况下，在分布槽测试过程中使用水作为喷雾材料，只是为了方便清空/清洗收集箱。

，液体体积分布信息的记录可以用简单的尺子来完成，或者通过读取刻度筒上的体积来完成。可供选择的方法包括超声波水位评估和图像处理技术，这两种方法在斯普瑞喷雾系统（上海）有限公司都被采用，以提供快速和准确的测量。
