激光成像

当液滴/颗粒形状或液滴内的固体颗粒/气泡引起人们的兴趣时，可使用Oxford Imaging VisiSizer。斯普瑞喷雾系统（上海）有限公司过去使用牛津激光成像系统的项目实例包括在农业行业的广泛测量，在农业行业中，固体颗粒通常会被包裹在喷雾液滴中，以及由喷雾材料导致的液滴为非球形的应用。

• 含固体成分的农业喷雾
  Spraying Systems Co.与一家农业公司合作，确定最佳的喷头参数，以获得含固体成分材料的目标液滴大小。所需的液滴大小需要足够大，以减少漂移，但又要足够小，以便均匀地分布在目标上。牛津成像系统用于可视化液滴中的固体，并调整喷雾参数，以获得所需的液滴大小和速度特性。

• 粘性、非球形喷雾材料

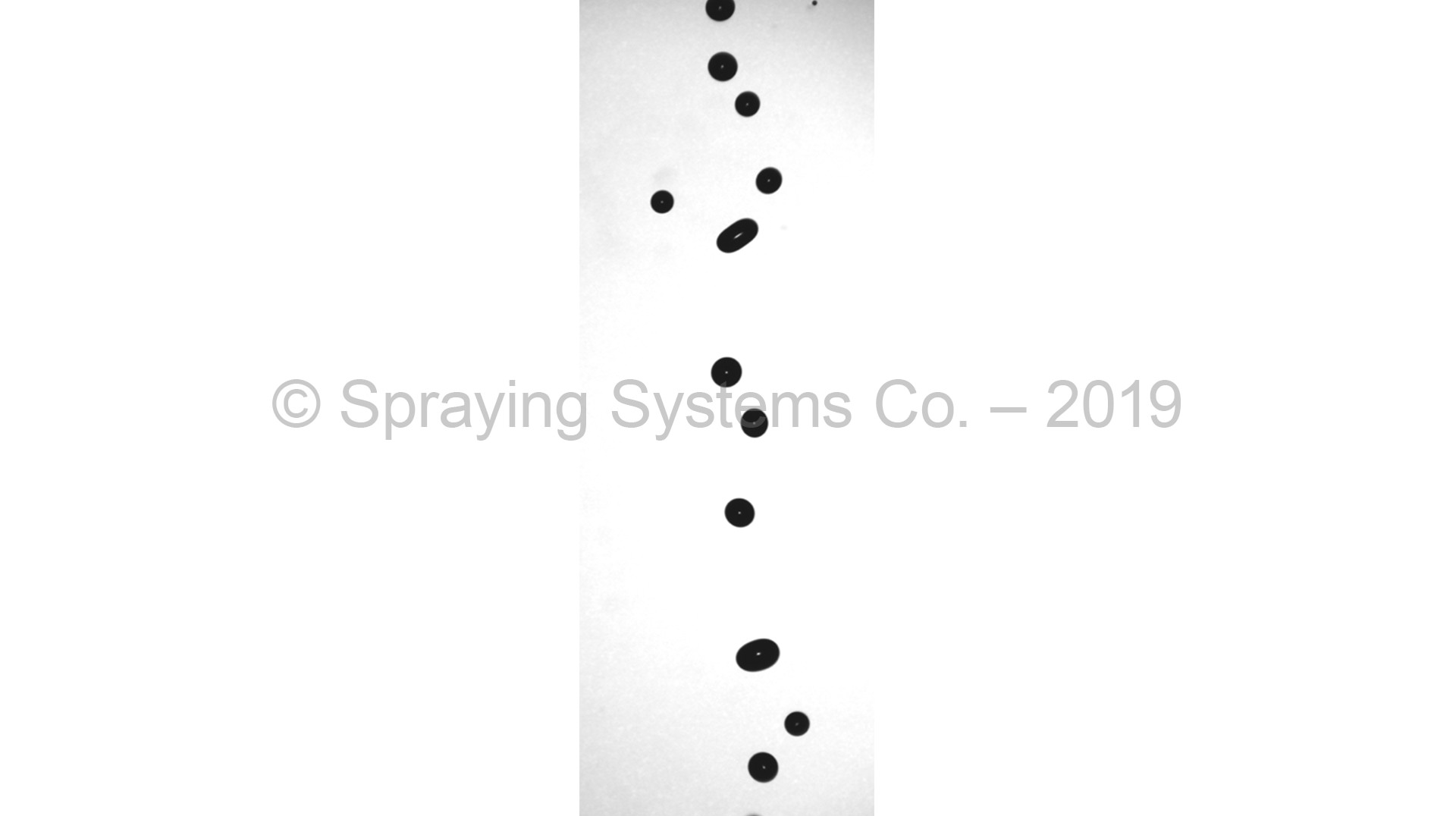

  非球形液滴的测量是一项非常困难的任务。Spraying Systems Co.与一家学术单位合作，确定生产各种流变材料（密度、粘度、表面张力、其他添加剂）的球形液滴所需的喷雾参数。其结果是列出了所需的操作条件，以确保使用各种材料流变学组合的球形液滴。

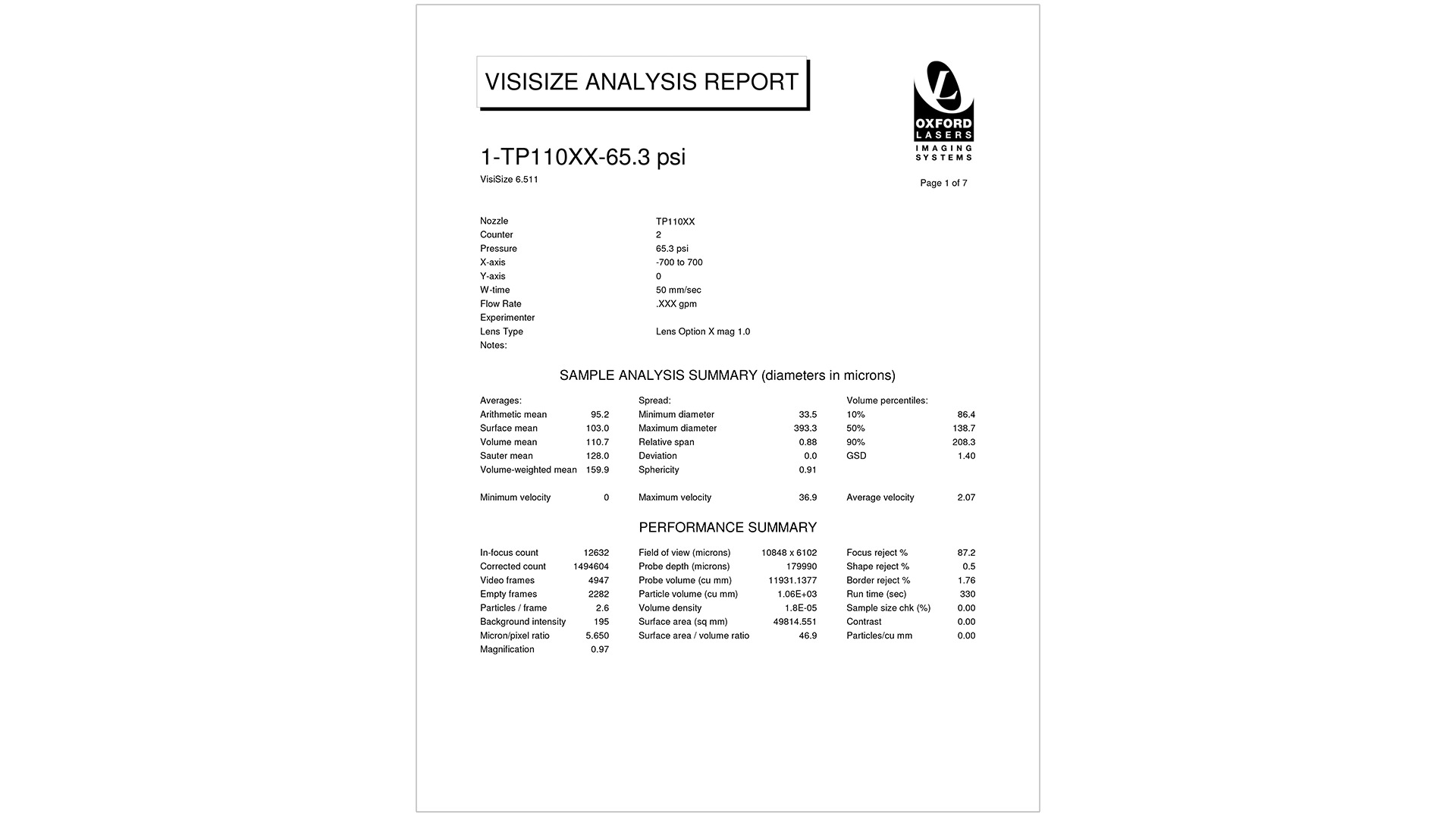

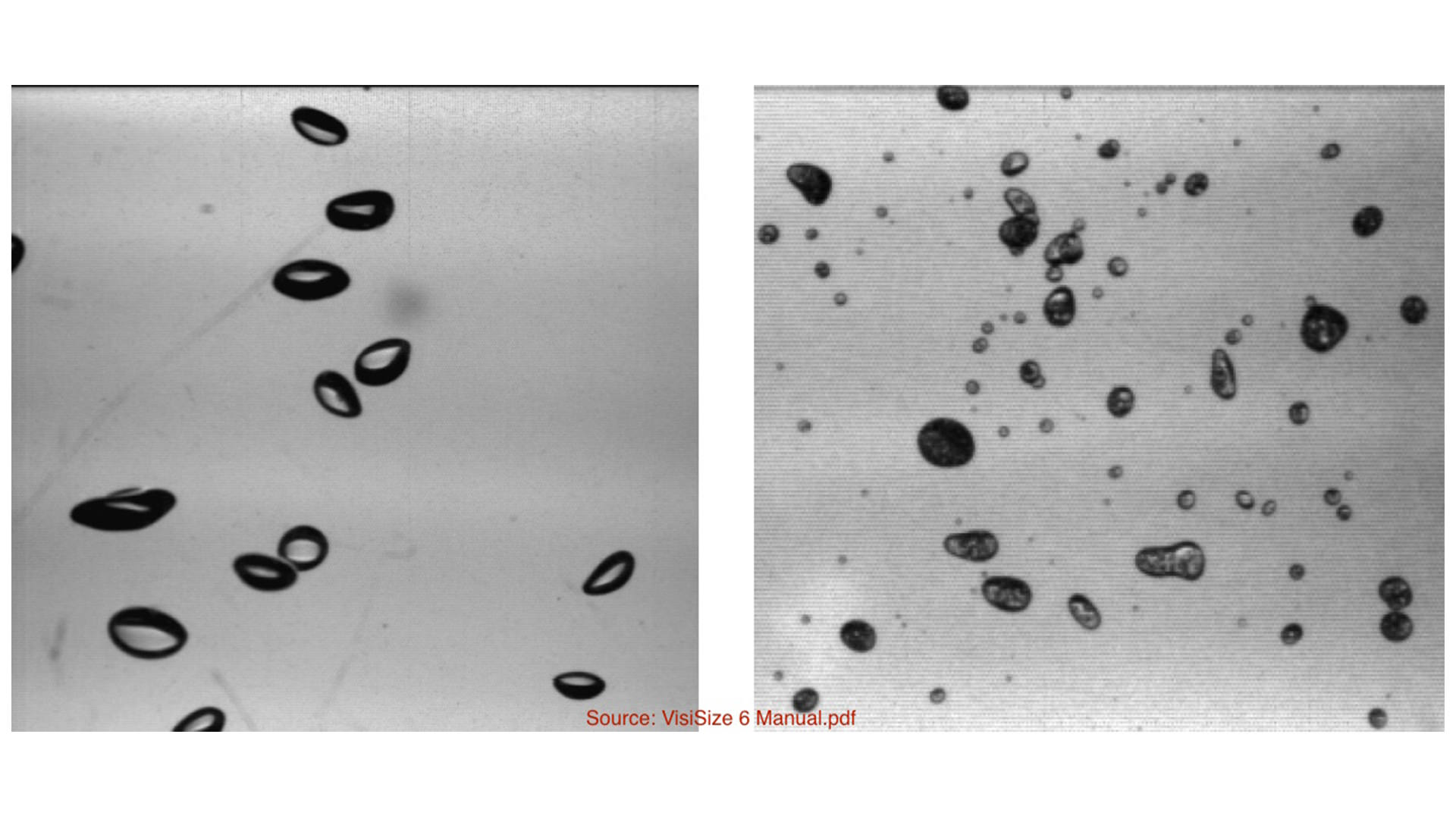

由于其全帧图像结果，激光成像具有许多独特的优势；标准或专有的图像分析可用于确定几乎所有的喷雾特征。由于激光从背面照亮液滴，如果存在气泡和/或液滴中的固体成分，通常可以分辨出来。激光成像系统的局限性在于，每个液滴都必须能在视觉上分辨出来，因此最适用于低液滴浓度的喷雾。

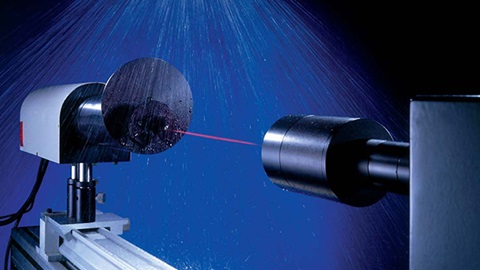

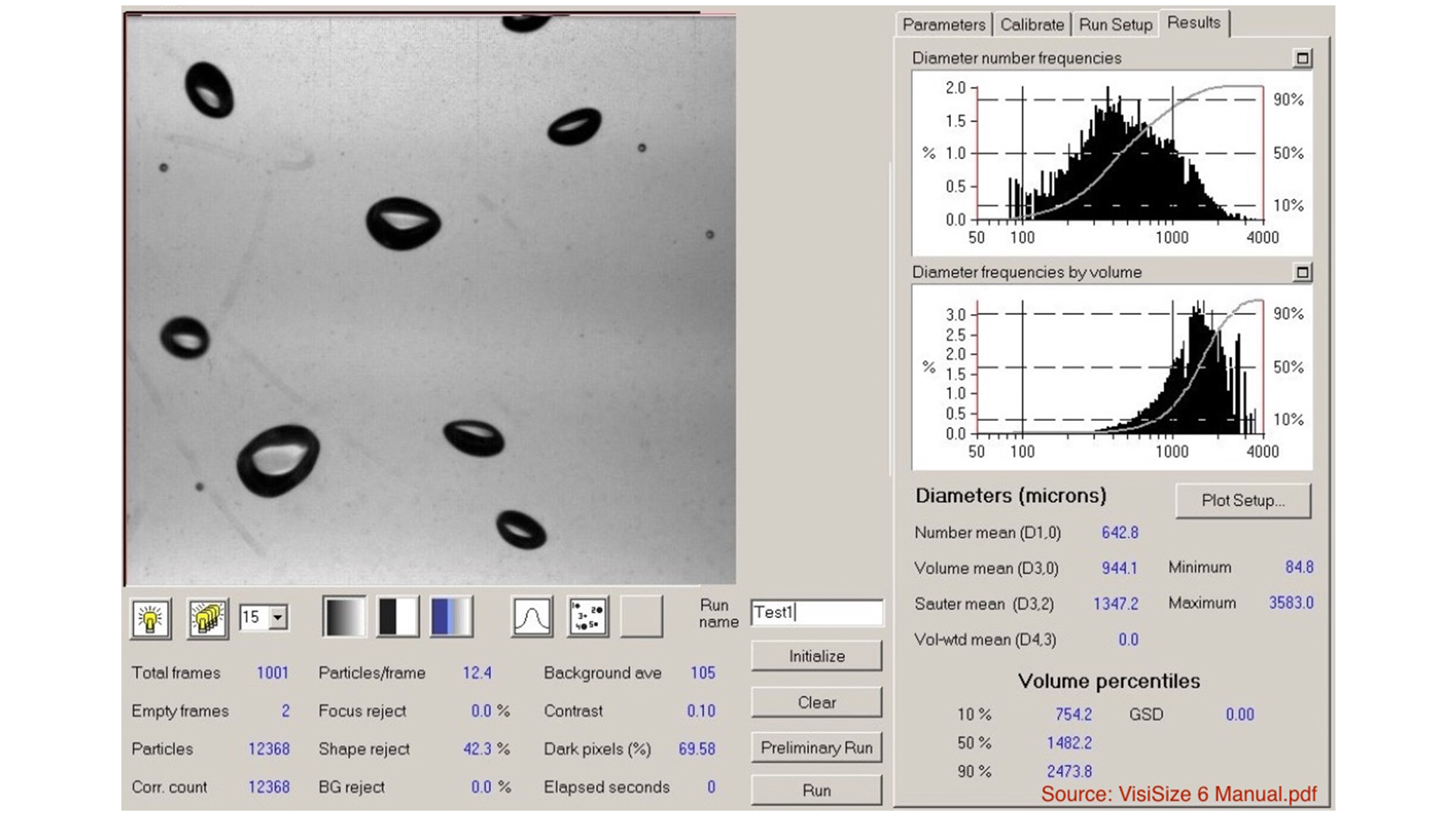

这种激光成像方法使用一个漫射激光光源和一个在线摄像机对一个小的测量体积（通常是一平方厘米）进行成像。激光通过脉冲来照亮液滴，时间只有几分之一秒，从而获得瞬时喷雾图像。背光成像方法可以清晰地识别液滴或颗粒，因为它们阻挡了一定比例的激光光到达相机。然后对这些图像进行分析，用两张图像与已知的时间延迟来确定液滴的大小和速度。图像分析可确定球形度以及其他一些喷雾特征。
