高速成像

高速成像为可视化喷雾评估提供了独特的高时间分辨率和高像素分辨率的组合。斯普瑞喷雾系统（上海）有限公司过去使用高速图像的项目实例包括使用PulsaJet®喷嘴的瞬时喷雾开发评估，以及表面涂层的过喷评估。

• PulsaJet® 瞬时喷雾
  PulsaJet喷嘴通过快速脉冲电驱动喷嘴，以规定的占空比开启和关闭喷嘴来控制总喷雾流量。然而，当为客户喷涂高粘性材料时，喷涂特性变差。Spraying Systems Co.使用高速摄像机记录了多次喷涂的情况。在低速回放时，每次喷射开始时都能清楚地看到特大的液滴。这个问题通过改变喷嘴设计得到了解决，实现了整个喷雾脉冲周期内的良好雾化。

• 过喷评估
  一位客户在表面涂层应用中出现了过喷。由于喷嘴喷射角度的大小与目标宽度相适应，因此不清楚过喷的来源。在目标边缘附近拍摄了高速视频，观察到喷涂材料仅有部分附着在目标表面，其余部分从目标上飞溅。通过减小喷嘴的喷射角度，并使用两个并排的喷嘴，几乎消除了飞溅的现象，降低了材料成本和清理时间。

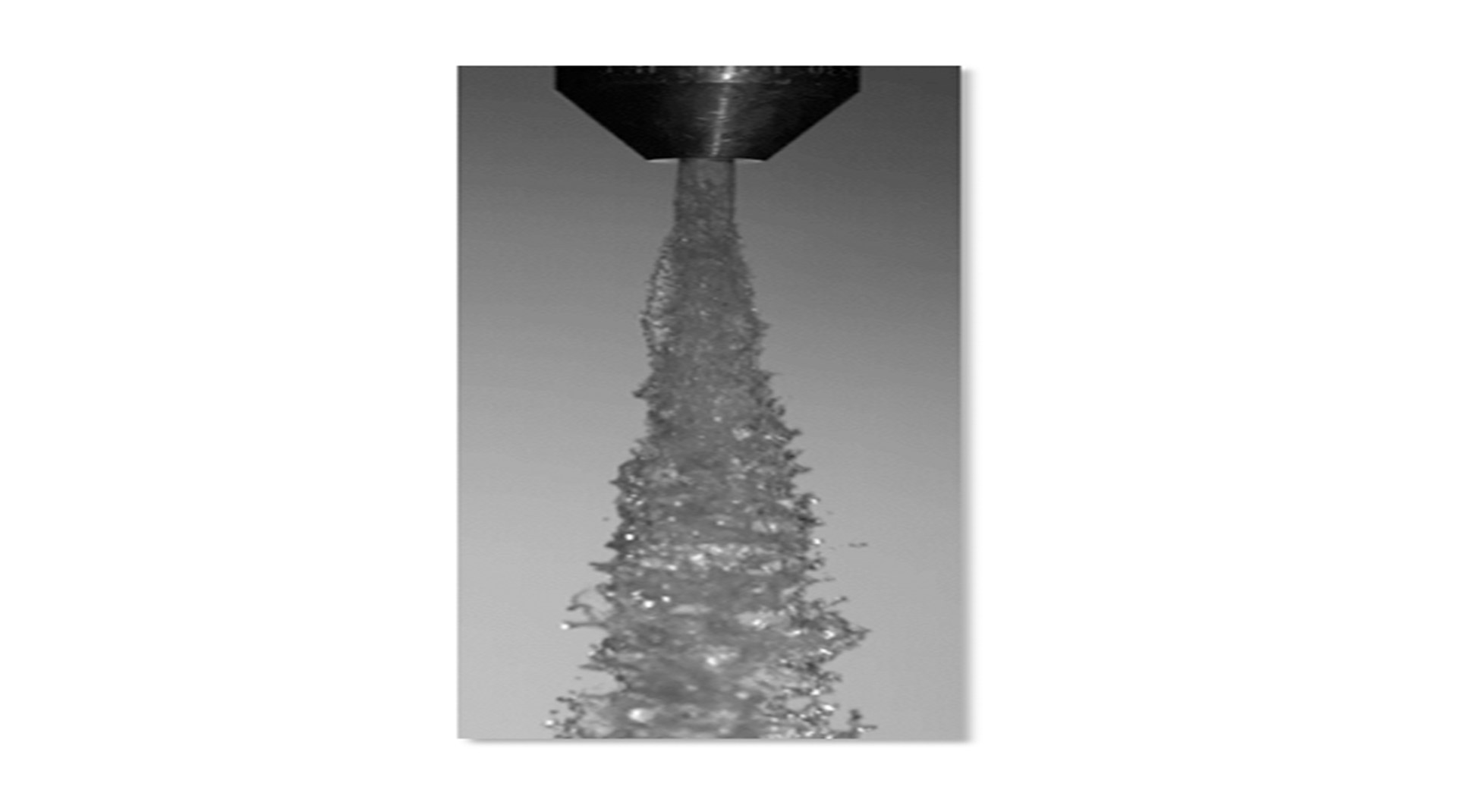

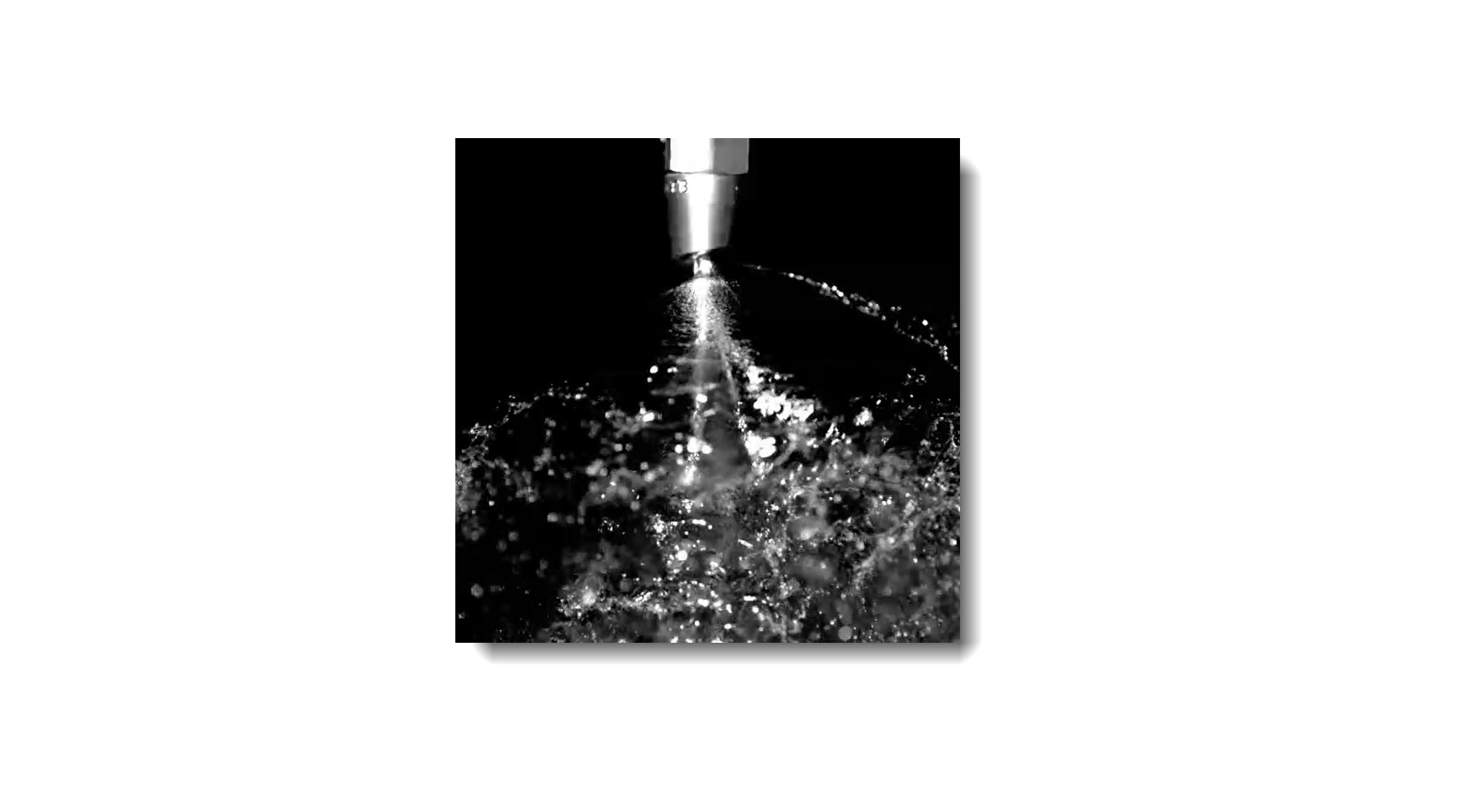

高速成像提供了对瞬时喷雾分布、浓度、形状和轨迹的独特视角，还可以评估非常快速的喷雾变化。基于图像的测量使得测量结果本质上主要是是定性的，但图像很容易评估，并提供了一种简单的可视化喷雾的方法。但是，由于图像的视野有限，而且需要足够的背景光，所以该仪器对轻度液滴密度喷雾效果比较好。

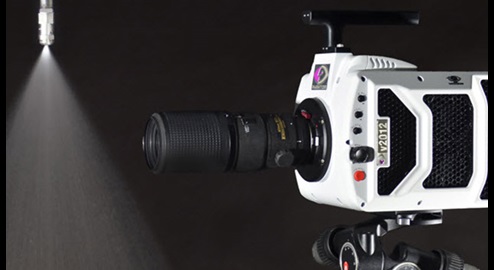

高速成像系统采用高灵敏度的定制CMOS传感器，具有较高的快门速度，每秒可采集超过600,000帧图像。最大像素分辨率为1280 x 800 (1 MP)，每秒可采集图像22,000帧。高强度的灯光使用正面或背面照明来照亮喷雾羽流和液滴。
